Мотор-редукторы 3МП-63 применяются для снижения величины крутящего момента и его передачи в промышленных механизмах различного назначения, подключаемых к питающим энергоустановкам с частотой 50 Гц и напряжением 220 или 380 В, кроме грузоподъемных устройств.

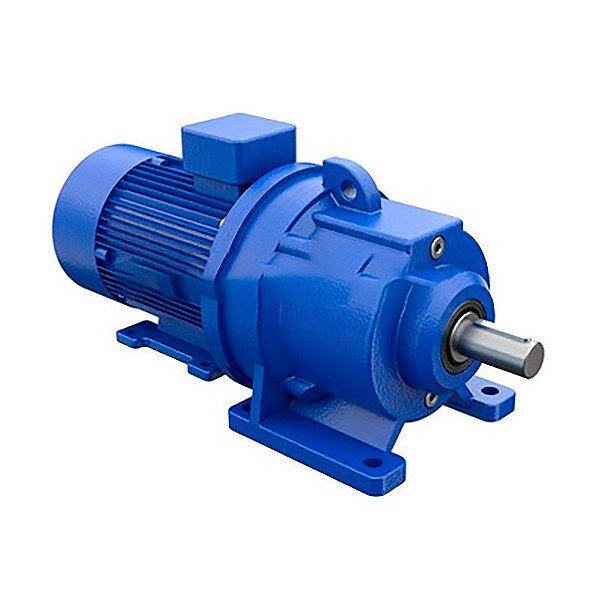

Система представляет собой составную конструкцию, состоящую из зубчатого преобразователя планетарного типа и мотора с полностью совпадающими осями их валов. Двигатели могут быть любых моделей: агрегаты постоянного тока, изделия взрывобезопасного исполнения и прочие модификации. Нередко производители устанавливают асинхронный электродвигатель 4АМ.
Популярность применения планетарных 3МП мотор-редукторов вытекает из превосходных технических и эксплуатационных показателей, которыми наделены подобные устройства. Данные изделия характеризуются компактными размерами, что никак не влияет на способность генерирования передаточных чисел с отличными значениями.
Требования для безаварийной работы мотор-редукторов планетарных ЗПМ-63
- Длительный период работы продолжительностью до 24 часов;
- Эксплуатация под переменной или постоянной нагрузкой одной направленности или реверса;
- Окружающая обстановка должна быть невзрывоопасной и неагрессивной, а запыленность окружающего воздуха не должна превышать 10 мг/м3;
- Класс климатического исполнения У, умеренный климат, род размещения 3, допускается использование на объектах с колебаниями параметров температуры и влажности меньше, чем на улице. Диапазон изменения температуры окружающей среды от -45 до +40 градусов;
- Класс исполнения Т, тропический климат, род базирования 2, разрешено использование под навесом или в комнате с отклонениями параметров температуры и влажности существенно не отличающимися от улицы. Диапазон изменения температуры окружающей среды от -10 до +45 градусов;
- Рекомендуется использование фланцевого типа крепежа.
Технические характеристики мотор-редукторов 3МП-63 (трехступенчатые)
| Частота вращения выходного вала, об/мин | Крутящий момент на выходном валу, Н.м | Мощность электродвигателя, кВт | Комплектующий электродвигатель | Масса мотор-редуктора, кг | Допускаемая радиальная нагрузка, Н |
| 2,2 | 988 | 0,25 | АИР71В8 | 107 | 8800 |
| 1462 | 0.37 | АИР80А8 | 113 | ||
| 3,5 | 919 | 0.37 | АИР80А8 | 113 | 8800 |
| 1366 | 0.55 | АИР80В8 | 115 | ||
| 4,4 | 731 | 0.37 | АИР80А8 | 113 | 8800 |
| 1086 | 0.55 | АИР80В8 | 115 | ||
| 5,6 | 854 | 0.55 | АИР71В6 | 107 | 8800 |
| 1164 | 0.75 | АИР80А6 | 111 | ||
| 7,1 | 918 | 0.75 | АИР71В4 | 107 | 8800 |
| 1346 | 1,1 | АИР80А4 | 111 | ||
| 9 | 1062 | 1,1 | АИР80А4 | 111 | 8800 |
| 1448 | 1,5 | АИР80В4 | 115 | ||
| 12,5 | 1043 | 1,5 | АИР80А2 | 111 | 8800 |
| 1530 | 2,2 | АИР80В2 | 115 | ||
| 16 | 815 | 1,5 | АИР80А2 | 111 | 8800 |
| 1195 | 2,2 | АИР80В2 | 115 |
Технические характеристики мотор-редукторов 3МП-63 (двухступенчатые)
| Частота вращения выходного вала, об/мин | Крутящий момент на выходном валу, Н.м | Мощность электродвигателя, кВт | Комплектующий электродвигатель | Масса мотор-редуктора, кг | Допускаемая радиальная нагрузка, Н |
| 18 | 1097 | 2,2 | АИР112МА8 | 136 | 8000 |
| 1496 | 3.0 | АИР112МВ8 | 138 | ||
| 22,4 | 1202 | 3.0 | АИР112МА6 | 136 | 8000 |
| 1575 | 4.0 | АИР112МВ6 | 137 | ||
| 28 | 962 | 3.0 | АИР112МА6 | 136 | 8000 |
| 1282 | 4.0 | АИР112МВ6 | 137 | ||
| 35,5 | 1011 | 4.0 | АИР1001_4 | 122 | 8000 |
| 1391 | 5.5 | АИР112М4 | 140 | ||
| 45 | 1097 | 5.5 | АИР112М4 | 140 | 8000 |
| 1496 | 7,5 | АИР132S4 | 165 | ||
| 56 | 882 | 5.5 | АИР112М4 | 140 | 8000 |
| 1202 | 7,5 | АИР132S4 | 165 | ||
| 71 | 948 | 7,5 | АИР112М2 | 138 | 8000 |
| 1391 | 11 | АИР132М2 | 175 | ||
| 90 | 748 | 7,5 | АИР112М2 | 138 | 8000 |
| 1097 | 11 | АИР132М2 | 175 |
Технические характеристики мотор-редукторов 3МП-63 (одноступенчатые)
| Частота вращения выходного вала, об/мин | Крутящий момент на выходном валу, Н.м | Мощность электродвигателя, кВт | Комплектующий электродвигатель | Масса мотор-редуктора, кг | Допускаемая радиальная нагрузка, Н |
| 112 | 1241 | 15 | АИР160М6 | 260 | 4800 |
| 1530 | 18.5 | АИР180М6 | 305 | ||
| 140 | 993 | 15 | АИР160М6 | 260 | 4800 |
| 1224 | 18.5 | АИР180М6 | 305 | ||
| 180 | 1132 | 22 | АИР180S4 | 285 | 4800 |
| 1544 | 30 | АИР180М4 | 305 | ||
| 224 | 1241 | 30 | АИР180М4 | 305 | 4800 |
| 1530 | 37 | АИР200М4 | 365 | ||
| 280 | 993 | 30 | АИР180М4 | 305 | 4800 |
| 1224 | 37 | АИР200М4 | 365 |
